KRS-S1025

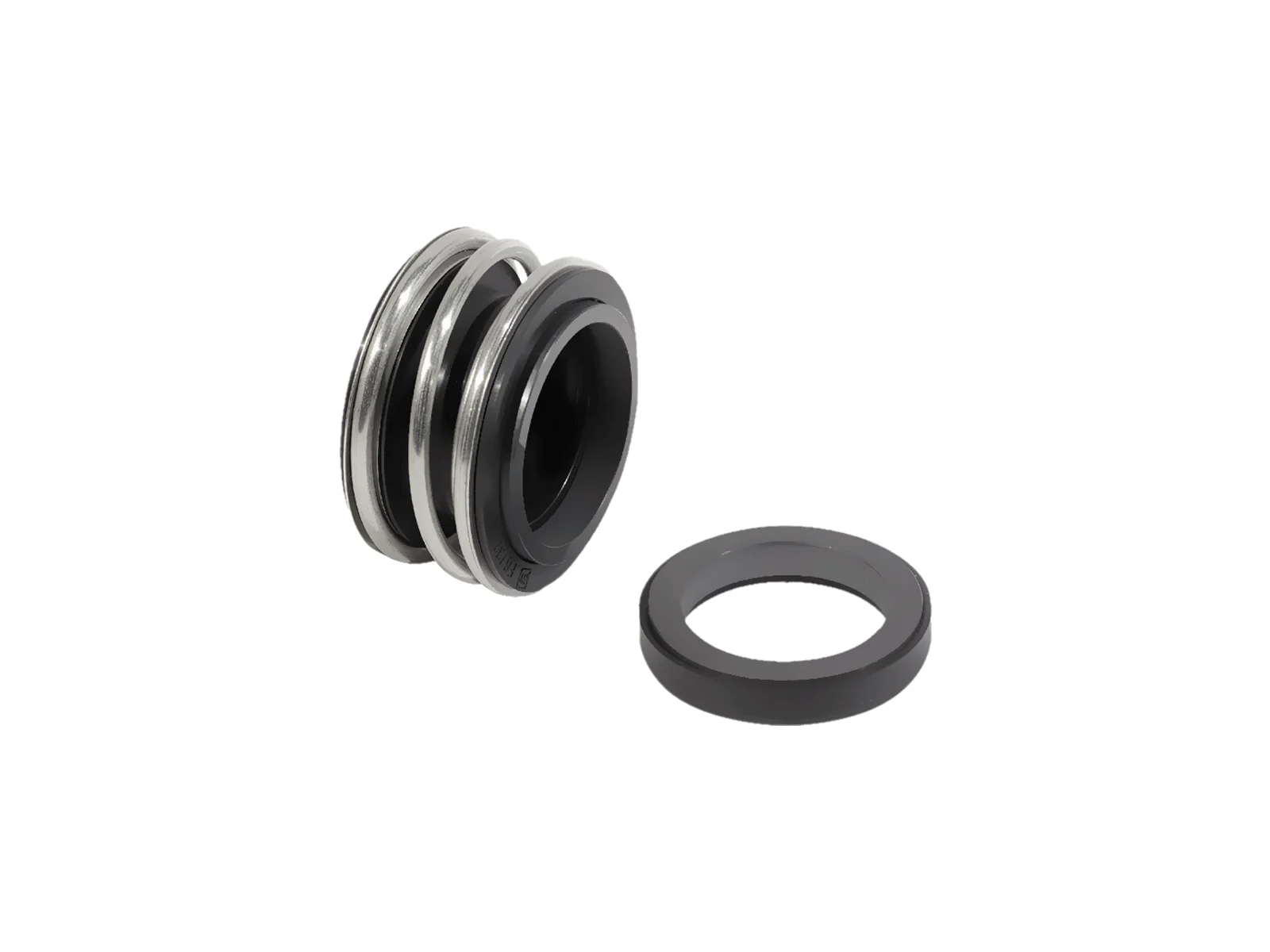

Elastomer Körüklü Salmastra · S1025

Elastomer Körüklü Salmastra. Tekli Mekanik salmastra; Kauçuk körüklü; Dönüş yönüne bağımsız.

Mil çapı: 10–80 mm (metrik seçenekler)
Basınç: Vakum … 12 bar
Sıcaklık: −30 … +200 °C
Kayma hızı: En fazla 10 m/s

Tekli Mekanik salmastra
Kauçuk körüklü
Dönüş yönüne bağımsız
Balanssız

Montaj ölçüleri · metrik tipler

Ölçü birimi: mm · 33 ölçü seçeneği

D1 ölçüsüne göre süz

KRS-S1025 Montaj ölçüleri · metrik tipler (mm)
D1	D2	D3	D4	L3′	L3″	L3‴	D6′ max	D7′	L4′	D6″ max	D7″	L4″	L10″	D6‴ max	D7‴	L4‴
10	22,5	22,5	24	14,5	25,9	33,4	14	21	6,6	17	21	6,6	9	—	—	—
12	22,5	22	26	8,3	—	—	16	23	6,6	19	23	6,6	9	18	24	3,7
12	22,5	25,5	26	15	25,9	33,4	16	23	6,6	19	23	6,6	9	18	24	3,7
14	26,5	28,5	30	17	28,4	33,4	18	25	6,6	21	25	6,6	9	22	29,5	8
15	26,5	28,5	30	17	28,4	33,4	18	25	6,6	21	25	6,6	9	22	29,5	8
16	26,5	28,5	30	17	28,4	33,4	20	27	6,6	23	27	6,6	9	22	29,5	8
17	29	32	33	19,5	—	—	26	33	7,5	27	33	7,5	10	—	—	—
18	29	32	33	19,5	30	37,5	26	33	7,5	27	33	7,5	10	—	—	—
19	33	36	38	21,5	—	—	28	35	7,5	29	35	7,5	10	—	—	—
20	33	36	38	21,5	30	37,5	28	35	7,5	29	35	7,5	10	32	42	8
22	33	36	38	21,5	30	37,5	28	37	7,5	31	37	7,5	10,5	36	45	10
24	38	41	44	22,5	32,5	42,5	32	39	7,5	33	39	7,5	10,5	36	45	10
25	38	41	44	23	32,5	42,5	32	40	7,5	34	40	7,5	10,5	36	45	10
28	44	49	50	26,5	35	42,5	35	43	7,5	37	43	7,5	10,5	—	—	—
30	44	49	50	26,5	35	42,5	35	45	7,5	39	45	7,5	10,5	49	57	10
32	46	53,5	55	27,5	35	47,5	41	48	7,5	42	48	7,5	10,5	—	—	—
33	46	53,5	55	27,5	35	47,5	41	48	7,5	42	48	7,5	10,5	—	—	—
35	50	57	59	28,5	35	47,5	43	50	7,5	44	50	7,5	10,5	—	—	—
38	53	59	61	30	36	46	49	56	9	49	56	9	11,5	—	—	—
40	55	62	64	30	36	46	50	58	9	51	58	9	11,5	—	—	—
43*	58	65,5	67	30	36	51	54	61	9	54	61	9	11,5	—	—	—
45	60	68	70	30	36	51	56	63	9	56	63	9	11,5	—	—	—
48*	63	70,5	74	30,5	36	51	59	66	9	59	66	9	11,5	—	—	—
50	65	74	77	30,5	38	50,5	62	70	9,5	62	70	9,5	11,5	—	—	—
53*	70	78,5	81	33	36,5	59	65	73	11	65	73	11	14	—	—	—
55	72	81	83	35	36,5	59	67	75	11	67	75	11	14	—	—	—
58*	75	85,5	88	37	41,5	59	70	78	11	70	78	11	14	—	—	—
60	79	88,5	91	38	41,5	59	72	80	11	72	80	11	14	—	—	—
65	84	93,5	96	40	41,5	69	77	85	11	77	85	11	14	—	—	—
68*	88	96,5	100	40	41,2	68,7	81	90	11,3	81	90	11,3	14	—	—	—
70	90	99,5	103	40	48,7	68,7	84	92	11,3	83	92	11,3	14	—	—	—
75	105	105	109	40	—	—	—	—	—	88	97	11,3	14	—	—	—
80	94	110	115	40	—	—	96	105	12	—	—	—	—	—	—	—

′: Tip 1; ″: Tip 2; ‴: Tip 3 sabit yüzeyi. *: sipariş üzerine üretim. —: kaynakta değer yok. Yay basılı çalışma konumundaki boylar; aynı D1 için birden fazla seçenek bulunabilir.

Siparişte mil çapını, montaj boyunu ve sabit yüzey ölçülerini birlikte belirtin.

KRS-S1025 teknik özellikleri
Mil çapı	10–80 mm (metrik seçenekler)
Basınç	Vakum … 12 bar
Sıcaklık	−30 … +200 °C
Kayma hızı	En fazla 10 m/s

Değerler tipik çalışma limitleridir; kesin limitler malzeme kombinasyonu, akışkan ve mil çapına göre değişir. Uygulamanıza özel seçim için teknik ekibimize danışın.
